        電動襯氟蝶閥

        電動襯氟蝶閥產品概述電動蝶閥中線型結構,由閥體、內襯里層(聚四氟乙烯或橡膠)和(不銹鋼閥板或鍍鉻鋼閥板)、閥軸組成,其介質流線型的結構設計近似于直線,調節性能好,密封結構為居中心線型密封,密封性能可靠達到雙向密封零泄漏,可以任意位置安裝。廣泛適用于氣體、液體、混濁液體、濃漿液或灰粉、懸浮顆粒類等介質電動襯氟蝶閥產品特點電動蝶閥操作力矩小,是所有閥類中操作力矩極小的一種,是自動化控制系統中儀表的執行

        電動襯氟蝶閥

        電動襯氟蝶閥產品概述

        電動蝶閥中線型結構,由閥體、內襯里層(聚四氟乙烯或橡膠)和(不銹鋼閥板或鍍鉻鋼閥板)、閥軸組成,其介質流線型的結構設計近似于直線,調節性能好,密封結構為居中心線型密封,密封性能可靠達到雙向密封零泄漏,可以任意位置安裝。廣泛適用于氣體、液體、混濁液體、濃漿液或灰粉、懸浮顆粒類等介質


        電動襯氟蝶閥產品特點

        電動蝶閥操作力矩小,是所有閥類中操作力矩極小的一種,是自動化控制系統中儀表的執行單元,以AC220V、AC380V或DC24V電源電壓作動力,接受來自(DCS、PLC)系統或調節儀表、操作器等輸入的(4-20mA、0-10mA或1-5VDC)電流信號或電壓信號,即可控制運轉。以角行程輸出的扭矩轉動閥軸0~90o,就能完成啟閉動作或調節動作。全電子式電動執行機構,采用機電一體化結構,具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能,功能強、性能可靠、連線簡單、控制精確、體積小、重量輕、流阻小、流量系數大,結構簡單、密封性能好。調節范圍大,通過輸入電流信號或電壓信號,將此轉變成與輸入信號相對應的位移,改變閥板的旋轉角度(0-90o任意角度),因此一定的輸入信號對應一定的轉角,實現比例動作,故有較好的調節控制流量等參數。

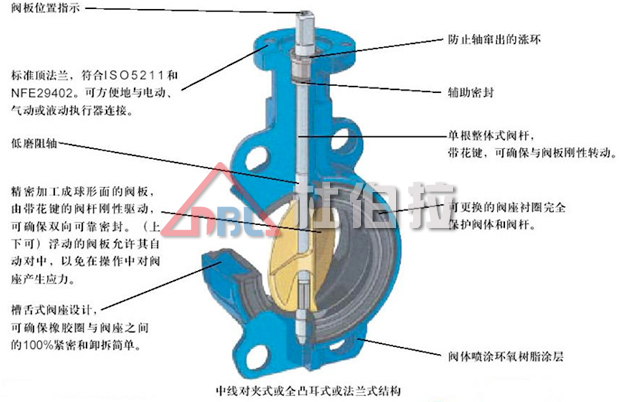

        電動襯氟蝶閥產品結構




        電動襯氟蝶閥執行機構主要性能技術參數

        型 號

        輸出力矩N.m

        動作時間S/90o

        功率

        (W)

        型號

        輸出力矩N.m

        動作時間S/90

        功率(W)

        型號

        輸出力矩N.m

        動作時間S/90

        功率(W)

        HL-5

        50

        10/30

        10W/F

        381RSA-02

        20

        8.5

        50

        PSQ51

        50

        23

        24.2

        HL-10

        100

        15/30

        23W/F

        381RSA-05

        50

        17

        PSQ66

        65

        32

        24.2

        HL-20

        200

        10/15/30

        40W/F

        381RSB-10

        100

        18

        150

        PSQ76

        75

        60

        25.3

        HL-40

        400

        10/15/30

        80W/F

        381RSB-20

        200

        36

        PSQ102

        100

        32

        62.1

        HL-50

        500

        10/15/30

        90W/F

        381RSC-30

        300

        24

        220

        PSQ202

        200

        28

        93.0

        HL-100

        1000

        50

        100W/F

        381RSC-50

        500

        42

        PSQ502

        500

        43

        120

        HL-200

        2000

        100

        100W/F

        381RSC-60

        600

        48

        PSQ702

        700

        43

        120





        381RSD-100

        1000

        30

        300

        PSQ1202

        1200

        31/37

        500





        381RSD-150

        1500

        38

        PSQ2002

        2000

        93/112

        500





        381RSD-200

        2000

        46





        (信號線用屏蔽線) 防護等級:IP65 帶曲柄手動操作 電源:AC220V/AC380V/DC24V



        (信號線用屏蔽線) 防護等級:IP55 隔爆標志:ExdⅡBT4 帶曲柄手動操作,隔爆(381RX)型性能同上 電源電壓:AC220V

        (信號線用屏蔽線)防護等級:IP65     帶手輪操作 電源電壓:AC220V




        電動襯氟蝶閥主要零件材料及適用溫度

        零件名稱

        材料

        閥體

        鑄鐵、碳鋼(WCB)、不銹鋼(304、316)

        蝶板

        球墨鑄鐵鍍鎳、不銹鋼(304、316)

        襯里材料

        各種橡膠、聚四氟乙烯

        閥桿

        2Cr13、不銹鋼(304、316)

        填料

        橡膠O型圈、四氟乙烯V型圈、柔性石墨


        電動襯氟蝶閥襯里材料選用和適用溫度

        材料品種

        丁晴橡膠

        乙丙橡膠

        聚四氟乙烯

        氟橡膠

        天然橡膠

        氯丁橡膠

        英語簡稱

        NBR

        EPDM

        PTFE

        VITON

        NR

        CR

        型號代號

        XA或JA

        XB或JB

        F或XC、

        XE或JE

        X1

        X或J

        耐高溫度

        93℃

        150℃

        232℃

        204℃

        85℃

        82℃

        耐低溫度

        -40℃

        -40℃

        -268℃

        -23℃

        -20℃

        -40℃

        適用工作溫度

        -20~+82℃

        -40~+125℃

        -30~+150℃

        -23~+150℃

        -20~+85℃

        0~+80℃
