        氣動偏芯半球閥

        氣動偏芯半球閥工作原理以壓縮空氣為動力,通過活塞齒條,齒輪的機械傳動閥桿,以角行程輸出的扭矩轉動球體繞中心A轉動,球體自B點移至C點,此時相對閥門中心點O,從B到C的軌跡為一突輪狀偏芯,右旋轉入閥座使閥門關閉保持優良密封,按突輪原理設計,閥門關閉件從開啟到關閉過程中,作用在閥座上的力逐漸增加,即關閉件表面與閥座由完全脫離到接觸,并逐漸增大密封比壓,直到完全密封,反之為開。 氣動偏芯半球閥

        氣動偏芯半球閥

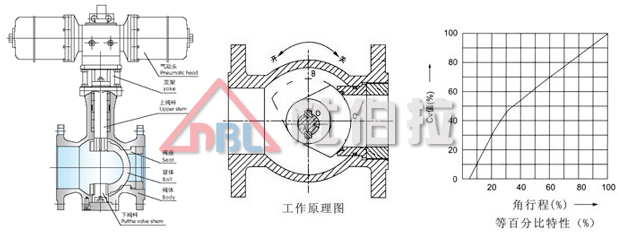

        氣動偏芯半球閥工作原理

        以壓縮空氣為動力,通過活塞齒條,齒輪的機械傳動閥桿,以角行程輸出的扭矩轉動球體繞中心A轉動,球體自B點移至C點,此時相對閥門中心點O,從B到C的軌跡為一突輪狀偏芯,右旋轉入閥座使閥門關閉保持優良密封,按突輪原理設計,閥門關閉件從開啟到關閉過程中,作用在閥座上的力逐漸增加,即關閉件表面與閥座由完全脫離到接觸,并逐漸增大密封比壓,直到完全密封,反之為開。




        氣動偏芯半球閥主要零件材料及適用溫度、介質

        材料代號

        C(WCB)

        P(304)

        R(316)

        主要零件

        閥體

        WCB

        ZG1Cr18Ni9Ti

        ZG1Cr18Ni12Mo2Ti

        球體

        2Cr13、(304)

        1Cr18Ni9Ti

        1Cr18Ni12MoTi

        閥桿

        2Cr13

        1Cr18Ni9Ti

        1Cr18Ni12MoTi

        閥座密封

        增強聚四氟乙烯 、對位聚苯 、硬質合金鋼密封

        填料

        聚四氟乙烯 、柔性石墨

        適用工況

        適用介質

        蒸汽、水、油品

        硝酸堿類腐蝕性介質

        醋酸類腐蝕性介質

        適用溫度

        聚四氟乙烯≤180℃,對位聚苯≤300℃,金屬密封≤425℃


        氣動偏芯半球閥技術性能參數


        主要外形和連接尺寸

        壓力

        (MPa)

        通徑

        DN(mm)

        尺寸(mm)

        L

        PN1.6MPa

        PN2.5MPa

        PN4.0MPa

        法蘭

        D

        D1

        D2

        Z-фd

        D

        D1

        D2

        Z-фd

        D

        D1

        D2

        Z-фd

        PN1.6

        PN2.5

        PN4.0

        40

        125

        145

        110

        85

        4-18

        145

        110

        85

        4-18

        145

        110

        85

        4-18

        50

        140

        160

        125

        100

        4-18

        160

        125

        100

        4-18

        160

        125

        100

        4-18

        65

        178

        180

        145

        120

        4-18

        180

        145

        120

        8-18

        180

        145

        120

        8-18

        80

        190

        195

        160

        135

        8-18

        195

        160

        135

        8-18

        195

        160

        135

        8-18

        100

        200

        215

        180

        155

        8-18

        230

        190

        160

        8-23

        230

        190

        160

        8-23

        125

        254

        245

        210

        185

        8-18

        270

        220

        188

        8-25

        270

        220

        188

        8-25

        150

        267

        280

        240

        210

        8-23

        300

        250

        218

        8-25

        300

        250

        218

        8-25

        200

        292

        335

        295

        265

        12-23

        360

        310

        278

        12-25

        375

        320

        282

        12-30

        250

        330

        405

        355

        320

        12-25

        425

        370

        332

        12-30

        445

        385

        345

        12-34

        300

        390

        460

        410

        375

        12-25

        485

        430

        390

        16-30

        510

        450

        408

        16-34
