        氣動薄膜切斷閥

        ■ 氣動薄膜切斷閥概述    氣動薄膜(活塞)切斷閥[氣動切斷閥]采用頂導向結構,配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。    切斷閥接受來自調節儀表的信號,切斷、開啟或改變介質流向,達到對壓力、流量、溫度或液位等工藝參數自動控制。廣泛應用于石油、化工、冶金、電力、輕工、紡織等

        氣動薄膜切斷閥

        ■ 氣動薄膜切斷閥概述

            氣動薄膜(活塞)切斷閥[氣動切斷閥]采用頂導向結構,配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。

            切斷閥接受來自調節儀表的信號,切斷、開啟或改變介質流向,達到對壓力、流量、溫度或液位等工藝參數自動控制。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和遠程控制系統中。

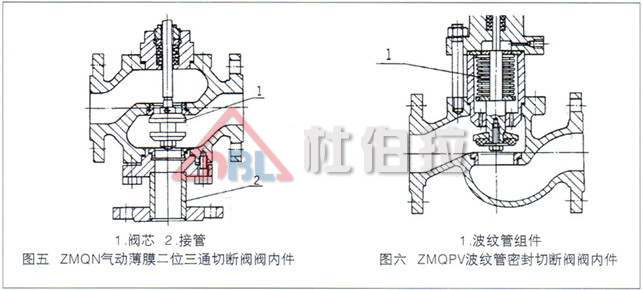

            本系列產品有薄膜式、活塞式兩種。閥體結構有單座、套筒、雙座(二位三通)三種,密封形式有填料密封和波紋管密封兩種,產品公稱壓力等級有PN10、16、40、64四種;公稱口徑范圍DN20~200mm。適用流體溫度-60℃~450℃。泄漏量等級為Ⅳ級或Ⅵ級。流量特性為快開。


        ■ 氣動薄膜切斷閥特點

        ﹡切斷閥采用多彈簧執行機構與調節機構用三根立柱相連,整個高度可減小約30%、重量可減輕約30%。
        ﹡閥體按流體力學原理設計成等截面低流阻流道,額定流量系數增大30%。
        ﹡閥內件密封部分有嚴密型和軟密封兩種,嚴密型為堆焊硬質合金,軟密封型為軟質材料制作,關閉時密封性能優良。
        ﹡平衡型閥內件,提高了切斷閥的許用壓差。
        ﹡波紋管密封對移動的閥桿形成完全的密封,堵jue了介質外漏的可能性。
        ﹡活塞式執行機構,操作力大,使用壓差大。


        ■ 氣動薄膜切斷閥主要零件材料

        閥體、密封套筒:

        HT200、ZG230-450、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti

        閥芯、閥座:

        1Cr18Ni9Ti、0Cr18Ni12Mo2Ti、1Cr18Ni9Ti堆焊司太萊合金

        套筒、閥塞:

        1Cr18Ni9Ti、0Cr18Ni12Mo2Ti、1Cr18N19Ti堆焊司太萊合金

        填料:

        聚四氟乙烯、柔性石墨

        波紋膜片:

        丁腈橡膠夾增強滌綸織物

        彈簧:

        60Si2Mn

        推桿、閥桿:

        2Cr13、1Cr18Ni9Ti

        閥芯、閥塞(軟質件):

        增強聚四氟乙烯

        波紋管:

        1Cr18Ni9Ti




        ■ 氣動薄膜切斷閥主要技術參數和性能指標

        公稱通徑DN(mm)

        15

        20

        25

        32

        40

        50

        65

        80

        100

        125

        150

        200

        額定流量
        系數Kv

        單座、雙座

        5

        7

        11

        20

        30

        48

        75

        120

        190

        300

        480

        760

        套筒



        11

        20

        30

        48

        75

        120

        190

        300

        480

        760

        公稱壓力PN(MPa)

        1.0    1.6    4.0    6.4

        額定行程(mm)

        8

        12

        20

        25

        40

        50

        有效面積
        (cm2)

        ZMQ型

        100

        200

        400

        600

        1000

        ZSQ型

        100

        125

        160

        250

        允許泄
        漏量

        硬密封l/h

        一般:10-4×閥額定容量;
        嚴密型:單、雙座:1.2×10-7,套筒5×10-5×閥額定容量

        軟密封

        Ⅵ級

        允許壓差
        (MPa)

        ZMQP(N)正作用

        6.4

        5.09

        2.91

        1.85

        2.18

        1.33

        1.52

        0.99

        0.62

        0.60

        0.69

        0.39

        ZMQP(N)反作用

        6.4

        6.4

        3.88

        2.47

        2.91

        1.77

        2.03

        1.32

        0.83

        0.80

        0.92

        0.52

        ZSQP(N)

        6.4

        6.1

        3.5

        2.3

        3.0

        1.9

        1.9

        1.5

        0.93

        0.84

        0.65

        0.47

        ZM(N)QM

        公稱壓力

        信號壓力
        (kPa)

        ZMQ

        0或250

        ZSQ

        0或400~600

        1)本產品性能指標貫徹GB/T4213-92標準;
        2)表中允許壓差值若大于公稱壓力則取公稱壓力值,小于等于公稱壓力值則不變;
        3)表中允許值為使用標準氣缸值。可配用不同的氣缸提高允許壓差。


        ■ 氣動薄膜切斷閥閥體及閥芯材料選擇

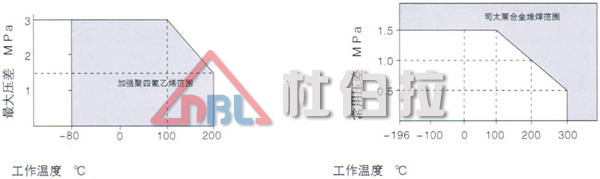

        軟閥座型  工作溫度與大壓差范圍                                     司太萊合金堆焊閥座  工作溫度與常用壓差范圍

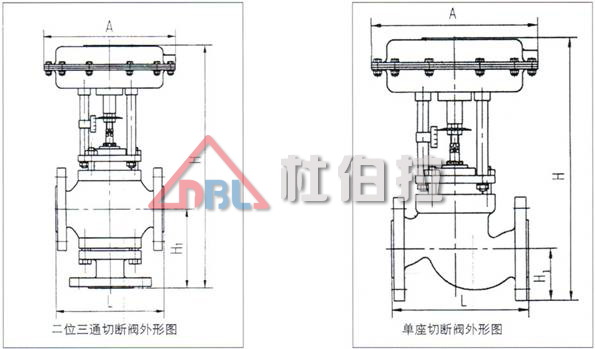

        ■ 氣動薄膜切斷閥外形尺寸及重量



        ■ 氣動薄膜切斷閥外形尺寸及重量表(單位:mm)

        公稱通徑

        15

        20

        25

        32

        40

        50

        65

        80

        100

        125

        150

        200

        A

        Ф196

        Ф232

        Ф308

        Ф394

        Ф498

        L

        PN16、40

        130

        150

        160

        180

        200

        230

        290

        310

        350

        400

        480

        600

        PN64

        210

        230

        230

        260

        260

        300

        340

        380

        430

        500

        550

        650

        H

        PN16、40

        305

        340

        345

        370

        380

        390

        475

        490

        500

        765

        825

        927

        PN64

        320

        350

        354

        372

        382

        397

        473

        475

        517

        805

        882

        815

        波紋管密封型

        375

        409

        414

        431

        441

        468

        555

        570

        613

        855

        915

        1017

        H1

        PN16、40

        50

        53

        58

        70

        75

        83

        93

        100

        110

        125

        143

        170

        PN64

        60

        65

        70

        77.5

        85

        90

        100

        85

        125

        148

        170

        208

        H2

        PN16

        115

        115

        121

        130

        140

        153

        178

        190

        200

        260

        320

        360

        PN40

        125

        125

        130

        140

        150

        160

        185

        200

        220

        280

        320

        380

        PN64

        150

        150

        160

        170

        180

        200

        230

        250

        282

        310

        430

        480

        H3

        PN16、40

        404

        415

        428

        448

        448

        468

        561

        578

        590

        886

        1008

        1120

        PN64

        365

        430

        498

        528

        528

        530

        535

        540

        600

        890

        1208

        1305

        波紋管密封型

        395

        465

        478

        509

        509

        548

        641

        658

        670

        976

        1098

        1210

        重量
        (kg)

        標準型

        10

        10

        12

        15

        18

        23

        35

        45

        60

        75

        90

        120

        波紋管密封型

        12

        12

        14

        17

        20

        26

        38

        48

        64

        79

        95

        125


        ■ 氣動薄膜切斷閥連接尺寸及標準

        ·法蘭標準:鑄鐵法蘭按GB4216-84
                          鑄鋼法蘭按GB9113-88、JB/T79-94
        ·法蘭密封面型式:PN10、PN16為凸面;
                                    PN40、PN64為凹凸面、閥體為凹面。
        ·結構長度:按GB12221-89標準
        ·執行機構氣信號接口:內螺紋M10×1
        ﹡閥體法蘭及法蘭端面距離可以按用戶指定的標準制造。  如:ANSI、JIS、DIN等標準。
