        氣動薄膜套筒調節閥

        ■ ZXM型氣動薄膜調節閥(套筒)概述    ZXM型氣動薄膜調節閥(套筒)[ZXM型新系列氣動薄膜套筒調節閥]是一種壓力平衡式調節閥。配用多彈簧執行機構。總體結構緊湊、重量輕、穩定性好。流體通道呈S流線型、壓降損失小、允許壓差大,噪音小,流通能力大。廣泛應用于精確控制氣體、液體等介質,工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于流量大,壓差大,泄漏量要求不高的工作

        氣動薄膜套筒調節閥

        ■ ZXM型氣動薄膜調節閥(套筒)概述

            ZXM型氣動薄膜調節閥(套筒)[ZXM型新系列氣動薄膜套筒調節閥]是一種壓力平衡式調節閥。配用多彈簧執行機構。總體結構緊湊、重量輕、穩定性好。流體通道呈S流線型、壓降損失小、允許壓差大,噪音小,流通能力大。廣泛應用于精確控制氣體、液體等介質,工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用于流量大,壓差大,泄漏量要求不高的工作場合。

            本系列產品有標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN10、16、40、64;閥體口徑范圍DN20~200。適用流體溫度由-200℃~+560℃范圍內多種檔次。泄漏量標準有Ⅳ級或Ⅵ級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇。


        ■ ZXM型氣動薄膜調節閥(套筒)特點

        · 采用平衡式閥芯結構,軸向不平衡力小,允許壓差大,穩定性好。

        · 套筒互換性強,拆裝方便,容易維修。

        · 全金屬閥芯適合多種工作場合,達到Ⅳ級泄漏標準,ZXMQ型軟密封結構閥芯Ⅵ級泄漏標準。

        · 閥體按流體力學原理設計成等截面低流阻流道,可調范圍大,固有可調比為50,額定流量系數增大30%。

        · 執行機構采用多彈簧結構,高度減少30%、重量減輕30%。

        · ZXMV型波紋管密封型調節閥,對移動的閥桿形成了完全的密封,堵絕流體外漏。

        · ZXMJ型調節閥帶有保溫夾套,用于流體冷卻后易結晶、凝固造成堵塞的場合。


        ■ ZXM型氣動薄膜調節閥(套筒)主要零件材料

        閥體、閥蓋:HT200,ZG230-450,ZG1Cr18Ni9Ti

        閥芯、閥座:1Cr18Ni9Ti,司太萊合金堆焊

        軟密封閥頭:增強聚四氟乙烯

        填料:聚四氟乙烯、柔性石墨

        波紋管:1Cr18Ni9Ti

        墊片:橡膠石棉板、10#、1Cr18Ni9Ti、石棉纏繞墊片

        膜蓋:A3

        波紋膜片:丁腈橡膠夾增強滌綸織物

        彈簧:60Si2Mn

        推桿、閥桿:2Cr13、1Cr18Ni9Ti

        襯套:2Cr13


        ■ ZXM型氣動薄膜調節閥(套筒)規格與技術參數

        公稱通徑DN(mm)20253240506580100125150200
        額定流量
        系數Kv
        直線6.91117.427.54469110176275440690
        等百分比6.31016254063100160250400630
        額定行程L(mm)16254060
        膜片有效面積Ae(cm2)2804006001000
        信號范圍Pr(kPa)20~100、40~200
        氣源壓力Ps(MPa)0.14、0.25
        固有流量特性直線、等百分比
        固有可調比50
        允許泄漏量硬閥座:Ⅳ級    軟閥座:Ⅵ級
        公稱壓力PN(MPa)1.0、1.6、4.0、6.4
        工作溫度t
        (℃)
        常溫型-20~200、-40~250、-60~250
        散熱型-40~450、-60~450
        高溫型300~560
        低溫型-60~-100、-100~-200、-200~-250

        *本產品性能指標貫徹GB/T4213-92標準

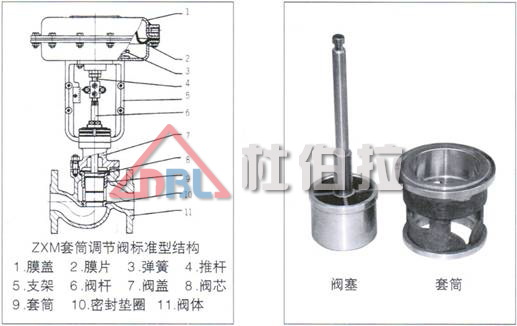

        ■ ZXM型氣動薄膜調節閥(套筒)基本結構

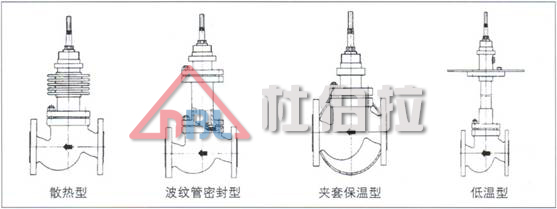

        ■ ZXM型氣動薄膜調節閥(套筒)閥體及上閥蓋型式
